水晶振動子の製品ラインアップです。
型名をクリックすると、製品の特徴とスペック詳細をご覧いただけます。

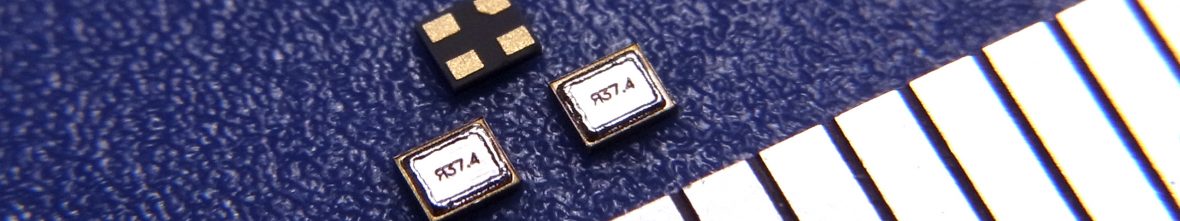

水晶振動子
MHz帯水晶振動子
| 型名 | サイズ | 周波数範囲 | 周波数許容偏差 | 周波数温度特性 | 動作温度範囲 | 負荷容量 | |||
|---|---|---|---|---|---|---|---|---|---|
| (mm: L × W) | (mm: H Max.) | min. (MHz) | max. (MHz) | @ 25 °C (ppm) | (ppm) | min. (°C) | max. (°C) | (pF) | |
| FCX-08 データシート |
1.2 × 1.0 | 0.3 | 32.000 | 80.000 | ±7, ±10, ±15, ±20, ±30, ±50, O.A, その他 |
±10 〜 ±50 | −40 | +125 | 5.0 〜 (任意の値で対応可能) |
| FCX-07L データシート |
1.6 × 1.2 | 0.33 | 24.000 | 80.000 | ±7, ±10, ±15, ±20, ±30, ±50, O.A, その他 |
±10 〜 ±50 | −40 | +125 | 5.0 〜 (任意の値で対応可能) |
| FCX-06 データシート |
2.0 × 1.6 | 0.5 | 16.000 | 90.000 | ±7, ±10, ±15, ±20, ±30, ±50, O.A, その他 |
±10 〜 ±50 | −40 | +125 | 5.0 〜 (任意の値で対応可能) |
| FCX-05 データシート |
2.5 × 2.0 | 0.55 | 12.000 | 80.000 | ±7, ±10, ±15, ±20, ±30, ±50, O.A, その他 |
±10 〜 ±50 | −40 | +125 | 5.0 〜 (任意の値で対応可能) |
| FCX-04C データシート |
3.2 × 2.5 | 0.7 | 9.000 | 60.000 | ±7, ±10, ±15, ±20, ±30, ±50, O.A, その他 |
±10 〜 ±50 | −40 | +125 | 5.0 〜 (任意の値で対応可能) |
