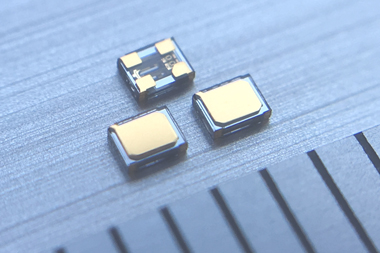

金属間直接接合によるクリスタルケースを採用1210音叉型水晶振動子
- 水晶ウェハを重ねて貼り合わせる金属間直接接合封止
- 従来品（1610サイズ）比で体積 47.5％の小型化、重量75％の軽量化
- 小型化時に確保厳しい特性を同等レベル確保
- AEC-Q200準拠可能 (弊社営業へお問い合わせください)
- 鉛フリー・RoHS指令対応
- プレスリリース （2017/06/05）32.768kHz音叉型水晶振動子として、世界最小寸法を実現 金属間直接接合による革新的なクリスタルケースを採用
0Length/mm
0Width/mm
0Height/mm,Max
製品標準仕様
| 項目 | 仕様 | ||
|---|---|---|---|
| 公称周波数 (kHz) | 32.768 |
||
| 周波数許容偏差 (ppm) (@ 25 °C) |
±20, ±30, ±50, その他 | ||
| 保存温度範囲 (°C) (梱包状態を除く) |
−55 〜 +125, その他 | ||
| 動作温度範囲 (°C) | −20 〜 +70, −40 〜 +85, −40 〜 +105, その他 | ||
| 頂点温度 (°C) | 25 ± 5 | ||
| 二次温度係数 (K-2) | −(0.03 ± 0.01) × 10-6 | ||
| 直列抵抗 (kΩ) | 90 Max. | その他 | |
| 直列容量 (fF) / 並列容量 (pF) | 7.0 Typ. / 1.5 Typ. | ||
| 励振レベル (µW) | 0.5 Max. | ||
| 負荷容量 (pF) | 5.0, 7.0, 9.0, 12.5 (任意の値で対応可能) |
||
| 1リールあたりの数量 (箇/リール) (梱包形態: Φ180 mmリール) |
5000 Max. | ||
