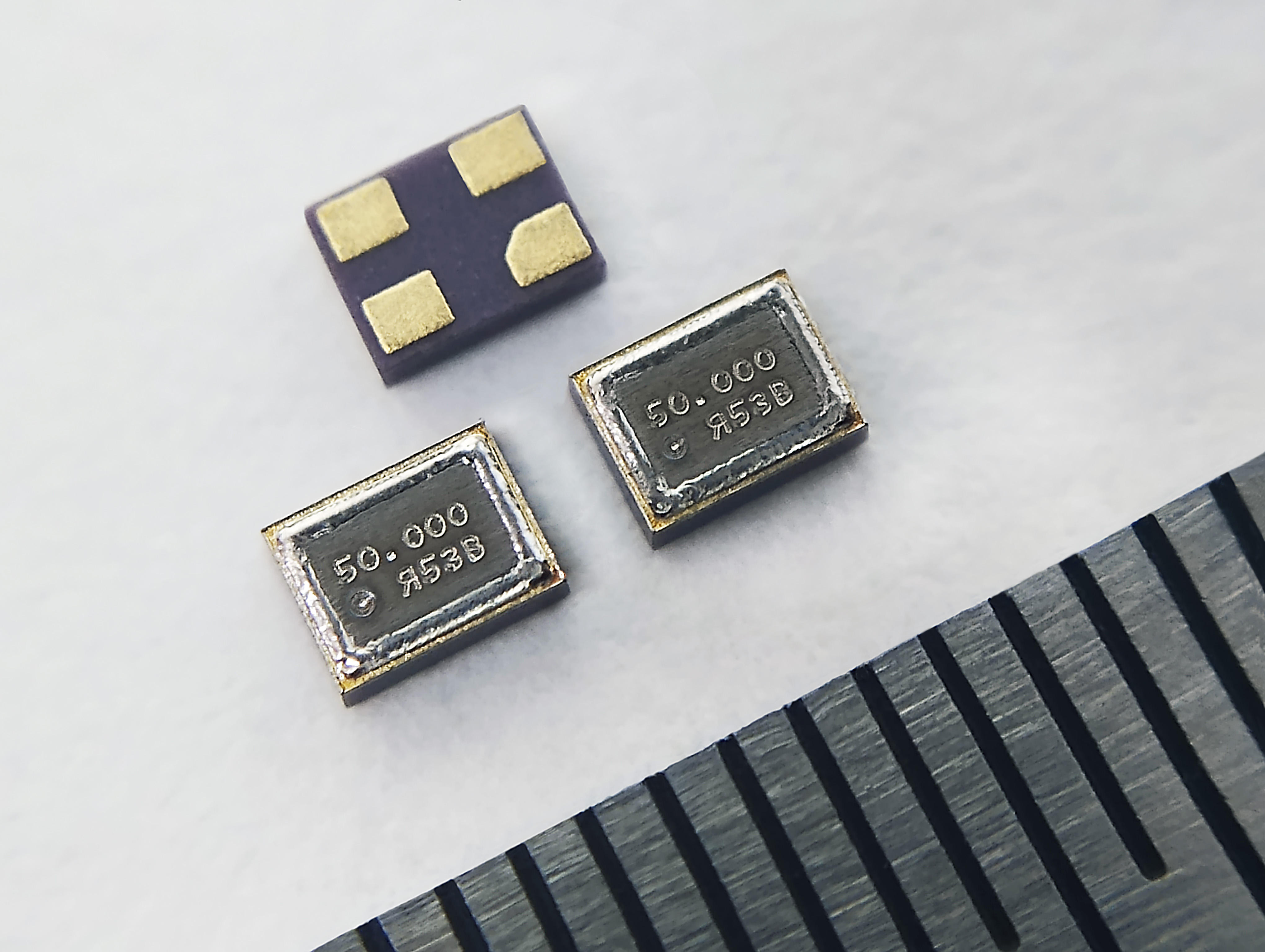

水晶発振器 FCXO-07F

1612サイズMHz帯水晶発振器(低電源電圧)

  • 低電源電圧0.9V駆動の水晶発振器(SPXO)
  • サイズ:1.6 mm× 1.2mm × 0.6mm
  • 出力周波数:24MHz~54MHz
  • 高信頼性セラミックパッケージと金属蓋を独自の特許技術で電子ビーム封止
  • RoHS指令対応/鉛フリー
0Length/mm

0Width/mm

0Height/mm,Max

周波数範囲
24MHz~54MHz
[cite: 5]
動作温度範囲
-40〜125°C
[cite: 5]

製品標準仕様

項目 仕様 単位 条件(備考)
公称周波数 24 ~ 54 MHz
周波数許容偏差 ±7 ppm @25℃
保存温度範囲 -40 ~ +125
動作温度範囲 -40 ~ +85
-40 ~ +125
周波数温度特性 ±20 (-40℃ to +85℃) ppm 25℃に対して
±50 (-40℃ to +125℃)
電源電圧 0.9, 1.2, 1.5 V
動作時消費電流 (Max.) 3.5 mA F=54 MHz, VDD=0.9 V, CL=15 pF
スタンバイ消費電流 (Max.) 50 μA Stand-by = “ L ”
出力電圧 VOH (Min.) 0.9VDD V IOH = -1 mA, VDD=0.9 V
VOL (Max.) 0.1VDD IOL = +1 mA, VDD=0.9 V
出力負荷 (Max.) 15 pF
出力レベル CMOS -
波形シンメトリ 50 ± 5 % VTH = 0.5 VDD
立上り/立下り時間 (Max.) 5.0 ns 0.1VDD ~ 0.9VDD
発振開始時間 (Max.) 5.0 ms VDD = 0.9 V
ディセーブル時間 (Max.) 0.1 μs VDD = 0.9 V
スタンバイ機能 (Pin#1) VIH (Min.) 0.8VDD V クロック出力
VIL (Max.) 0.2VDD 発振停止、出力端子はHigh-Z
梱包形態 3000 pcs/リール ⌀ 180 mmリール
