業界最小・高精度温度補償・低消費電流
- 32.768kHz音叉型水晶振動子及び温度補償回路内蔵
- −40 〜 +85 °Cにおいて±3ppm、+85 〜 +105 °Cにおいて±7.0ppmの極めて高い時刻精度
- 240nAの超低消費電流 (@VDD = 3.0 V)

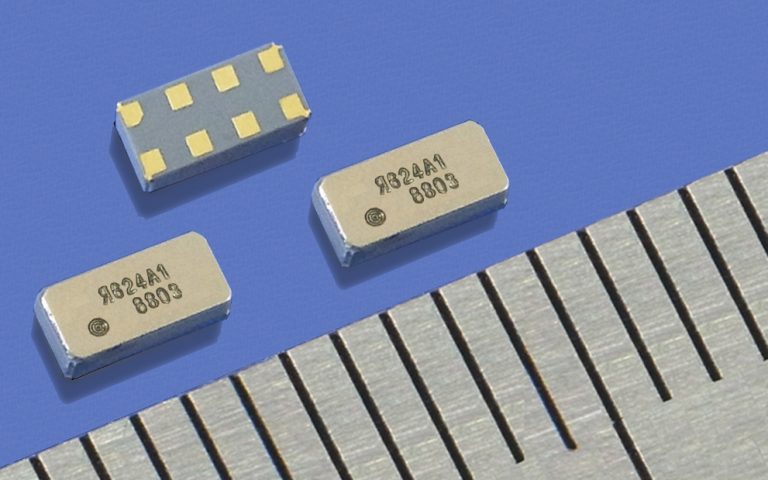

- 3.2×1.5×0.8mm (C7サイズ) ,8端子の超小型設計
- 年～1/100秒カウンタ (うるう年自動調整機能付き)、アラーム、タイマ、イベント検出機能搭載
- 32768, 1024Hz, 1Hzの３種類のクロック出力
- 1.5～5.5Vの幅広い動作電圧範囲
- AEC-Q200 Rev-C準拠
- RoHS指令準拠、100%鉛フリーリフローソルダリング対応
- データレート400kHzのI²C-Busインターフェース方式
用途
- 通信
- 車載
- 計測
- 産業機器
- 医療
- 安全
- 民生
- 自動化
IoT・スマートフォン,携帯電話・ウェアブル機器・ワイヤレスセンサ,タグ・その他通信設備
M2M・カーナビ・ダッシュボード・スピードメータ・エンジン制御・カーステレオ他
Eメータ・温度計・スマートメータ・PVコンバータ・ユーティリティメータ他
ATM・POS・監視システム・ガス検知器・ハンディターミナル・発券システム・ラブルプリンタ・賞味期限カウンタ・パトカー無線・工事用信号機・自動販売機他
グルコースメータ・ヘルスモニタリング他
セキュリティ・監視カメラ・不正検出他
ギャンブル用機器・AV機器・白物家電他
PLC・データロガー・流通システム・家庭用,工場用自動化システム他
サイズ
0Length/mm
0Width/mm
0Height/mm,Max
特徴
ブロック
ダイヤグラム
性能
| 項目 | 記号 | 条件 | Min. | Typ. | Max. |
|---|---|---|---|---|---|
| 主電源電圧 (V) | VDD | 温度補償有効時 | 1.5 | 5.5 | |
| タイムキープ電源電圧 (V) | VDD | タイムキープ時 | 1.5 | 5.5 | |
| タイムキープ消費電流 (nA) | IDDO | VDD = 3.0 V タイムキープ時 | 240 | 350 | |
| CLKOUT周波数 (Hz) | FCLKOUT | 3波選択可能 (出力制御付き) | 32768, 1024, 1 | ||
| 周波数偏差 (ppm) [32.768kHz出力] | ΔF/F | @ 25 °C | ±10 | ±20 | |
| 経年変化 (ppm) | ΔF/F | @ 25 °C (出荷後1年以内) | ±3.0 | ||
| 周波数温度特性 (ppm) | ΔF/FTOPR | 頂点温度 T0 = 25 ± 5 °C | -0.035 [ppm/ °C] × (T-T0[ °C])2 ±10 % | ||
| 温度補償による時刻精度 (ppm) | Δt/t | 0 〜 +50 °C | ±1.5 | ||
| −40 〜 +85 °C | ±3.0 | ||||
| −40 〜 +105 °C | ±7.0 | ||||
| オフセット周波数偏差 (ppm) | ΔF/F | @ 25 °C | ±0.1 | ||
