業界最小・汎用標準品

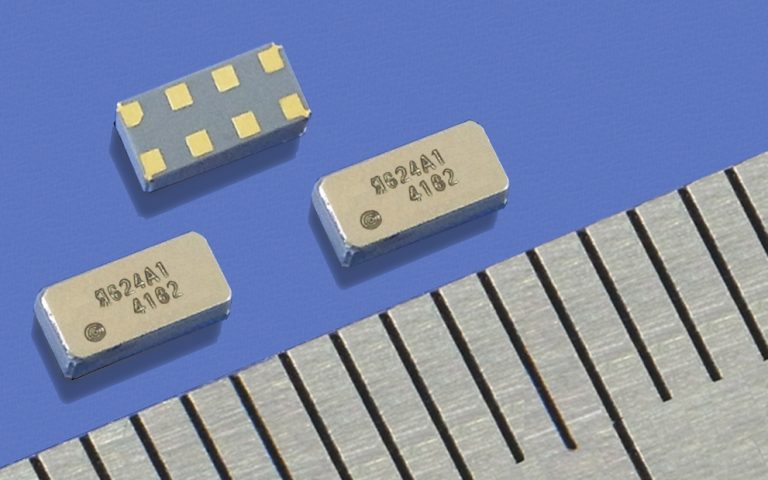

- 3.2×1.5×0.8mm (C7サイズ), 8端子の超小型設計
- 世紀ビット～秒カウンタ (うるう年自動調整機能付き)、アラーム、ウォッチドッグタイマ機能搭載
- 32768～1Hzの15種類のクロック出力
- オフセット校正精度 ± 2.0 ppm
- 350nAの低消費電流 (@VDD = 3.0 V, タイムキープ時)
- 32.768kHz音叉型水晶振動子内蔵
- 1.0～4.4Vの幅広い動作電圧範囲
- RoHS指令準拠、100%鉛フリーリフローソルダリング対応
- データレート400kHzのI².0;C-Busインターフェース方式
用途
- 通信
- 車載
- 計測
- 産業機器
- 医療
- 安全
- 民生
- 自動化
IoT・スマートフォン,携帯電話・ウェアブル機器・ワイヤレスセンサ,タグ・その他通信設備
M2M・カーナビ・ダッシュボード・スピードメータ・エンジン制御・カーステレオ他
Eメータ・温度計・スマートメータ・PVコンバータ・ユーティリティメータ他
ATM・POS・監視システム・ガス検知器・ハンディターミナル・発券システム・ラブルプリンタ・賞味期限カウンタ・パトカー無線・工事用信号機・自動販売機他
グルコースメータ・ヘルスモニタリング他
セキュリティ・監視カメラ・不正検出他
ギャンブル用機器・AV機器・白物家電他
PLC・データロガー・流通システム・家庭用,工場用自動化システム他
サイズ
0Length/mm
0Width/mm
0Height/mm,Max
ブロック
ダイヤグラム
性能
| 項目 | 記号 | 条件 | Min. | Typ. | Max. |
|---|---|---|---|---|---|
| 主電源電圧 (V) | VDD | アクセス時 | 1.3 | 4.4 | |
| タイムキープ電源電圧 (V) | VDD | タイムキープ時 | 1.0 | 4.4 | |
| タイムキープ消費電流 (nA) | IDDO | Fscl = 0Hz VDD = 3.0 V | 350 | 500 | |
| Fscl = 0Hz VDD = 1.0 V | 270 | 400 | |||
| 通信時消費電流 (μA) | ICOM | Fscl = 400kHz VDD = 3.0 V | 35 | ||
| Fscl = 400kHz VDD = 2.0 V | 20 | ||||
| CLKOUT周波数 (Hz) | FCLKOUT | 15波選択可能 | 32768, 8192, 4096, 2048, 1024, 512, 256, 128, 64, 32, 16, 8, 4, 2, 1 |
||
| 周波数偏差 (ppm) [32.768kHz出力] | ΔF/F | @ 25 °C | ±10 | ±20 | |
| 経年変化 (ppm) | ΔF/F | @ 25 °C (出荷後1年以内) | ±3.0 | ||
| 周波数温度特性 (ppm) | ΔF/FTOPR | 頂点温度 T0 = 25 ± 5 °C | -0.035 [ppm/ °C] × (T-T0[ °C])2 ±10 % | ||
| オフセット時刻精度 (ppm) [工場設定済み] | ΔF/F | @ 25 °C | ±2.0 | ||
