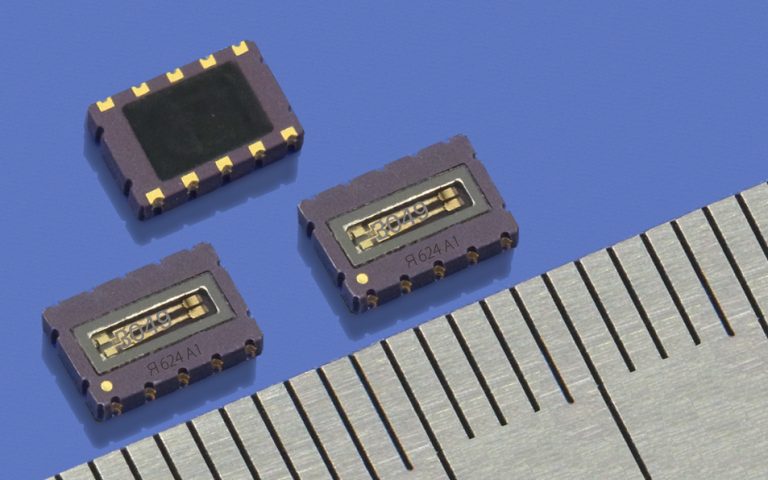

C2サイズ・高精度温度補償
- 32.768kHz音叉型水晶振動子及び温度補償回路内蔵
- −40 〜 +125 °Cにおいて±8.0ppm (Opt.A : TB)の極めて高い時刻精度
- パワースイッチング、トリクルチャージャー、セルフリカバリシステム機能内蔵
- 年～秒カウンタ (うるう年自動調整)、アラーム、タイマ搭載
- 32768, 1024, 32, 1Hzの4種類のクロック出力
- 1.3～5.5Vの幅広い動作電圧範囲
- 800nAの低消費電流 (@VDD = 3.0 V)
- 5.0×3.2×1.2mm (C2サイズ), 10端子の小型設計
- AEC-Q200 Rev-C準拠、RoHS指令準拠、100%鉛フリー対応
- データレート1MHzの4線式SPI-Busインターフェース方式
用途
- 通信
- 車載
- 計測
- 産業機器
- 医療
- 安全
- 民生
- 自動化
IoT・スマートフォン,携帯電話・ウェアブル機器・ワイヤレスセンサ,タグ・その他通信設備
M2M・カーナビ・ダッシュボード・スピードメータ・エンジン制御・カーステレオ他
Eメータ・温度計・スマートメータ・PVコンバータ・ユーティリティメータ他
ATM・POS・監視システム・ガス検知器・ハンディターミナル・発券システム・ラブルプリンタ・賞味期限カウンタ・パトカー無線・工事用信号機・自動販売機他
グルコースメータ・ヘルスモニタリング他
セキュリティ・監視カメラ・不正検出他
ギャンブル用機器・AV機器・白物家電他
PLC・データロガー・流通システム・家庭用,工場用自動化システム他
サイズ
0Length/mm
0Width/mm
0Height/mm,Max
特徴
ブロック
ダイヤグラム
性能
| 項目 | 記号 | 条件 | Min. | Typ. | Max. |
|---|---|---|---|---|---|
| 主電源電圧 (V) | VDD | サーモメータ有効時 | 2.1 | 5.5 | |
| タイムキープ電源電圧 (V) | VDD | タイムキープ時 | 1.3 | 5.5 | |
| タイムキープ消費電流 (nA) | IDDO | VDD = 3.0 V タイムキープ時 | 800 | 1000 | |
| CLKOUT周波数 (Hz) | FCLKOUT | 4波選択可能 (出力制御付き) | 32768, 1024, 32, 1 | ||
| 周波数偏差 (ppm) [32.768kHz出力] | ΔF/F | @ 25 °C | ±10 | ±20 | |
| 経年変化 (ppm) | ΔF/F | @ 25 °C (出荷後1年以内) | ±3.0 | ||
| 周波数温度特性 (ppm) | ΔF/FTOPR | 頂点温度 T0 = 25 ± 5 °C | -0.035 [ppm/ °C] × (T-T0[ °C])2 ±10 % | ||
| 温度補償による時刻精度 (ppm) [Opt.A] |
Δt/t | @ 25 °C | ±3.0 | ||
| TA : −40 〜 +85 °C | ±6.0 | ||||
| TB : −40 〜 +125 °C | ±8.0 | ||||
| 温度補償による時刻精度 (ppm) [Opt.B] |
Δt/t | @ 25 °C | ±3.0 | ||
| TA : −40 〜 +85 °C | ±25 | ||||
| TB : −40 〜 +125 °C | ±30 | ||||
