超低消費電流・多機能・オフセット済み
- タイムキープ (@3.0V) 時45nAの超低消費電流
- 秒、分、時、日、曜日、月、年及びカウントタイプスタンプ搭載
- 32 bit UNIX時間カウンタ内臓
- 工場出荷時時刻精度 : ±1.0 ppm @ 25 °C
- 43 バイトのユーザーEEPROM搭載
- トリクルチャージャー搭載
- パスワードロック機能搭載
- 秒、分、時、日、曜日、月、年カウンタ内臓
- アラーム、タイマ、タイムアップデート、電源切り替え、外部イベント割り込み搭載
- I²C-Busインターフェース (最大ビットレート400 kHz)

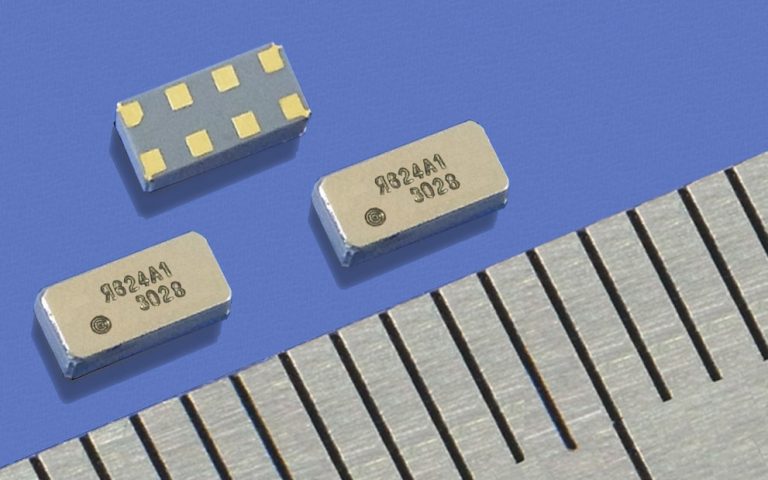

- 超小型C7パッケージサイズ : 3.2×1.5×0.8mm
- AEC-Q200 準拠、RoHS指令準拠、100% 鉛フリー
用途
- 通信
- 車載
- 計測
- 産業機器
- 医療
- 安全
- 民生
- 自動化
IoT・スマートフォン,携帯電話・ウェアブル機器・ワイヤレスセンサ,タグ・その他通信設備
M2M・カーナビ・ダッシュボード・スピードメータ・エンジン制御・カーステレオ他
Eメータ・温度計・スマートメータ・PVコンバータ・ユーティリティメータ他
ATM・POS・監視システム・ガス検知器・ハンディターミナル・発券システム・ラブルプリンタ・賞味期限カウンタ・パトカー無線・工事用信号機・自動販売機他
グルコースメータ・ヘルスモニタリング他
セキュリティ・監視カメラ・不正検出他
ギャンブル用機器・AV機器・白物家電他
PLC・データロガー・流通システム・家庭用,工場用自動化システム他
サイズ
0Length/mm
0Width/mm
0Height/mm,Max
特徴
ブロック
ダイヤグラム
性能
| 項目 | 記号 | 条件 | Min. | Typ. | Max. |
|---|---|---|---|---|---|
| 主電源電圧 (V) | VDD | I2C-Bus (100kHz) | 1.2 | 5.5 | |
| タイムキープ電源電圧 (V) | VDD | タイムキープ時 | 1.1 | 5.5 | |
| タイムキープ消費電流 (nA) | IDDO | I2C-Bus無効、VDD = 3.0 V | 45 | 330 | |
| 通信時消費電流 (μA) | ICOM | VDD = 3.0 V, SCL = 400kHz | 5 | 40 | |
| VDD = 1.2 V, SCL = 100kHz | 2 | 15 | |||
| CLKOUT周波数 (Hz) | FCLKOUT | 6波 + タイマ割り込み | 32768, 8192, 1024, 64, 32, 1 +タイマ割り込み | ||
| 周波数偏差 (ppm) [32.768kHz出力] | ΔF/F | @ 25 °C | ±5.0 | ||
| 経年変化 (ppm) | ΔF/F | @ 25 °C (出荷後1年以内) | ±3.0 | ||
| 周波数温度特性 (ppm) | ΔF/FTOPR | 頂点温度 T0 = 25 ± 5 °C | -0.035 [ppm/ °C] × (T-T0[ °C])2 ±10 % | ||
| オフセット時刻精度 (ppm) [工場設定済み] | ΔF/F | @ 25 °C | ±1.0 | ||
