低消費電流・8MHz高速4線式
- 130nAの超低消費電流 (@3.0 V タイムキープ)
- データレート8MHzの4線式SPI-Busインターフェース方式
- オフセット校正精度 ± 2.0 ppm
- 年～秒カウンタ (うるう年自動調整) 搭載
- アラーム、タイマ搭載
- 32.768kHz水晶振動子内蔵 32768～1Hzの7種類のクロック出力
- 1.6～5.5Vの幅広い動作電圧範囲

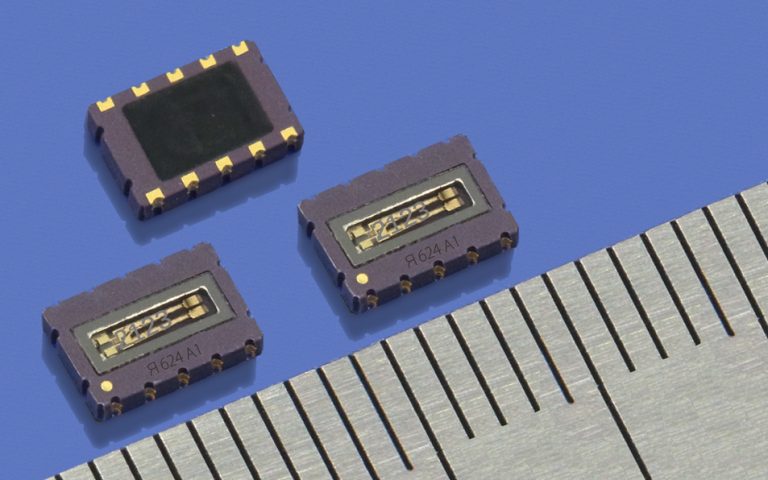

- 5.0×3.2×1.2mm (C2サイズ) ,10端子の小型設計
- AEC-Q200 Rev-C準拠、RoHS指令準拠
- 100%鉛フリーリフローソルダリング対応
用途
- 通信
- 車載
- 計測
- 産業機器
- 医療
- 安全
- 民生
- 自動化
IoT・スマートフォン,携帯電話・ウェアブル機器・ワイヤレスセンサ,タグ・その他通信設備
M2M・カーナビ・ダッシュボード・スピードメータ・エンジン制御・カーステレオ他
Eメータ・温度計・スマートメータ・PVコンバータ・ユーティリティメータ他
ATM・POS・監視システム・ガス検知器・ハンディターミナル・発券システム・ラブルプリンタ・賞味期限カウンタ・パトカー無線・工事用信号機・自動販売機他
グルコースメータ・ヘルスモニタリング他
セキュリティ・監視カメラ・不正検出他
ギャンブル用機器・AV機器・白物家電他
PLC・データロガー・流通システム・家庭用,工場用自動化システム他
サイズ
0Length/mm
0Width/mm
0Height/mm,Max
特徴
ブロック
ダイヤグラム
性能
| 項目 | 記号 | 条件 | Min. | Typ. | Max. |
|---|---|---|---|---|---|
| 主電源電圧 (V) | VDD | アクセス時 | 1.6 | 5.5 | |
| タイムキープ電源電圧 (V) | VDD | タイムキープ時 | 1.1 | 5.5 | |

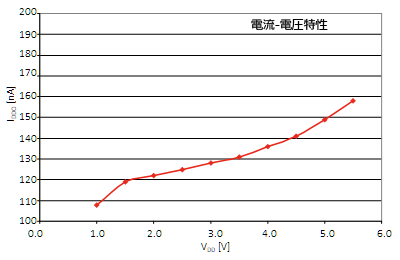

| タイムキープ消費電流 (nA) | IDDO | Fscl = 0Hz VDD = 3.0 V | 130 | 180 | |
| Fscl = 0Hz VDD = 1.0 V | 110 | 160 | |||
| 通信時消費電流 (μA) | ICOM | Fscl = 1MHz VDD = 3.0 V | 30 | ||
| Fscl = 4.5MHz VDD = 3.0 V | 250 | 400 | |||
| CLKOUT周波数 (Hz) | FCLKOUT | 7波選択可能 (出力制御付き) | 32768, 16384, 8192, 4096, 2048, 1024, 1 | ||
| 周波数偏差 (ppm) [32.768kHz出力] | ΔF/F | @ 25 °C [010品] | ±10 | ||
| @ 25 °C [020品] | ±20 | ||||
| 経年変化 (ppm) | ΔF/F | @ 25 °C (出荷後1年以内) | ±3.0 | ||
| 周波数温度特性 (ppm) | ΔF/FTOPR | 頂点温度 T0 = 25 ± 5 °C | -0.035 [ppm/ °C] × (T-T0[ °C])2 ±10 % | ||
| オフセット時刻精度 (ppm) | ΔF/F | @ 25 °C | ±1.0 | ||
